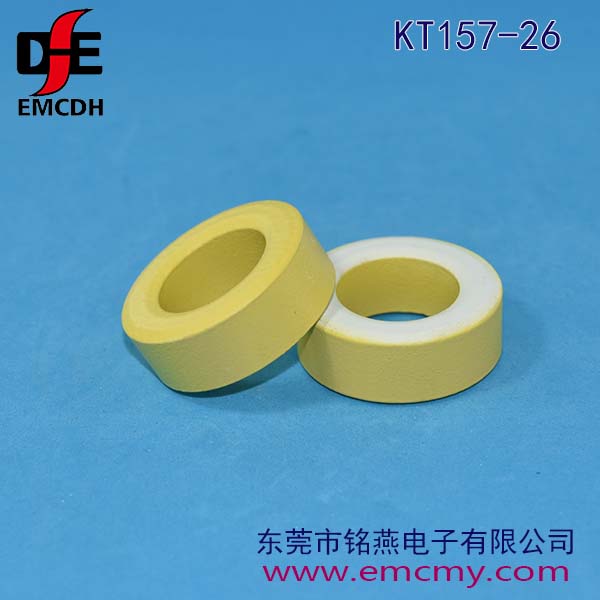

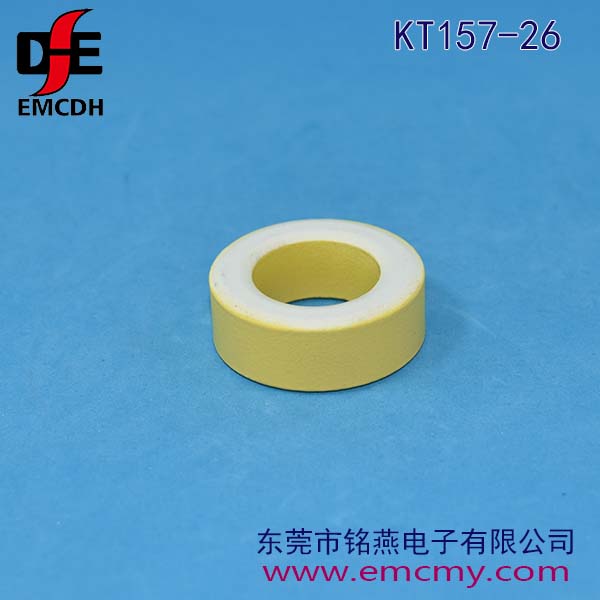

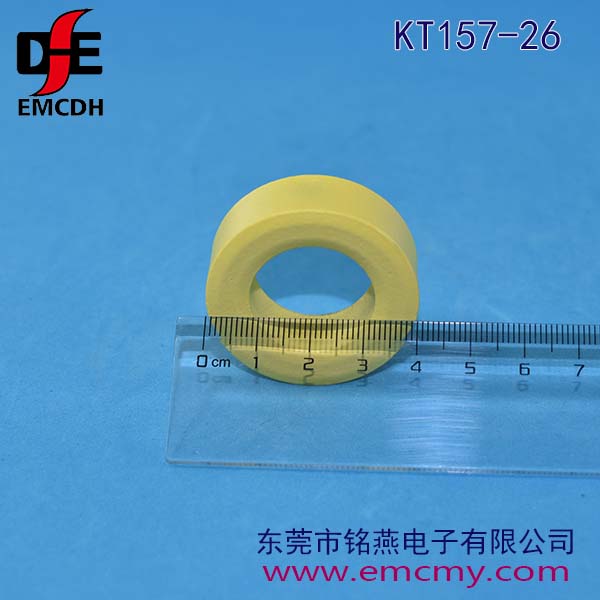

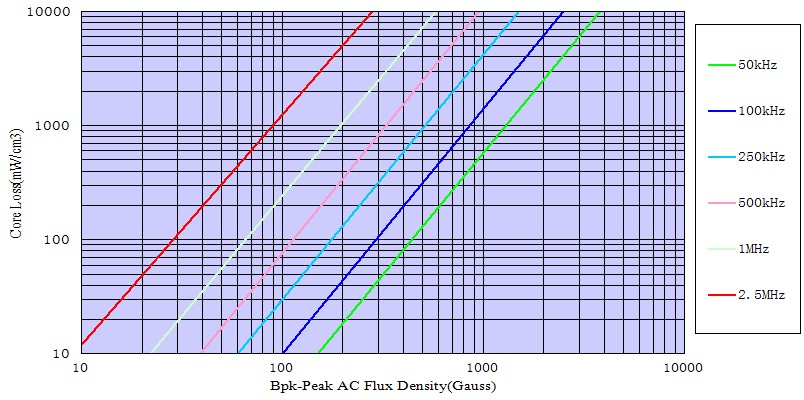

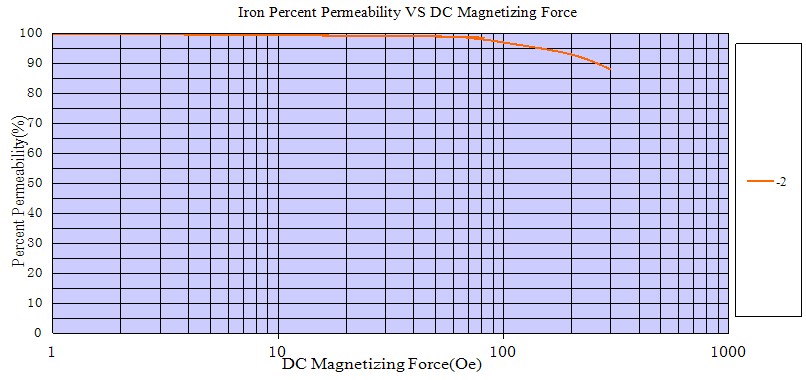

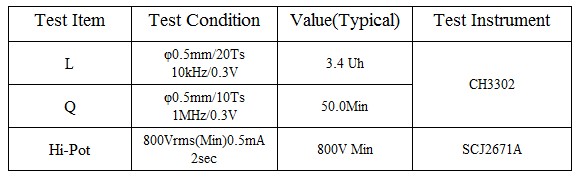

26材 HST157-26
26材最为通行的材料,是一种成本效益最高的一般用途材料,适合功率转换和线路滤波等各种广泛用途.
OD(in/mm) ID(in/mm) HT(in/mm)
2.000/50.8 1.250/31.8 1.000/25.4
Al: 160 nH ±10%
初始磁导率 75μ
磁饱磁通强度: 13800Gs
26材最为通行的材料,是一种成本效益最高的一般用途材料,适合功率转换和线路滤波等各种广泛用途.
OD(in/mm) ID(in/mm) HT(in/mm)
2.000/50.8 1.250/31.8 1.000/25.4
Al: 160 nH ±10%
其它铁粉芯26材列表

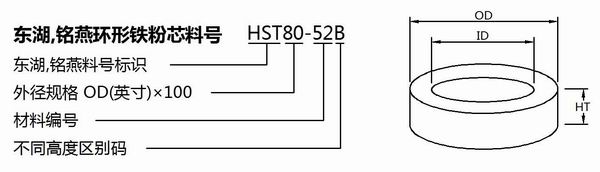

铭燕料号 | AL | OD | ID | HT | le | Ae | V | 微金属料号 |
Part No. | nH/N² | in/mm | in/mm | in/mm | cm | cm² | cm³ | Part No. |
HST14-26A | 12.5 | .135/3.43 | .67/1.70 | .60/1.52 | 0.81 | 0.012 | 0.0098 | T14-26A |
HST16-26 | 14.5 | .160/4.06 | .078/1.98 | .060/1.52 | 0.93 | 0.015 | 0.014 | T16-26 |
HST20-26 | 18.5 | .200/5.08 | .088/2.24 | .070/1.78 | 1.15 | 0.023 | 0.026 | T20-26 |
HST22-26 | 38.5 | .223/5.66 | .097/2.46 | .143/3.63 | 1.28 | 0.052 | 0.067 | T22-26 |
HST25-26 | 24.5 | .225/6.48 | .120/3.05 | .096/2.44 | 1.5 | 0.037 | 0.055 | T25-26 |
HST26-26 | 57 | .265/6.73 | .105/2.67 | .190/4.83 | 1.47 | 0.09 | 0.133 | T26-26 |
HST27-26 | 27.5 | .280/7.11 | .151/3.84 | .128/3.25 | 1.71 | 0.047 | 0.08 | T27-26 |
HST30-26 | 33.5 | .307/7.80 | .151/3.84 | .128/3.25 | 1.84 | 0.06 | 0.11 | T30-26 |
HST37-26 | 28.5 | .375/9.53 | .205/5.21 | .128/3.25 | 2.31 | 0.064 | 0.147 | T37-26 |
HST38-26 | 49 | .375/9.53 | .175/4.45 | .190/4.83 | 2.18 | 0.114 | 0.248 | T38-26 |
HST40-26 | 36 | .400/10.2 | .205/5.21 | .163/4.14 | 2.41 | 0.093 | 0.223 | T40-26 |
HST44-26 | 37 | .440/11.2 | .229/5.82 | .159/4.04 | 2.68 | 0.099 | 0.266 | T44-26 |
HST50-26 | 33 | .500/12.7 | .303/7.70 | .190/4.83 | 3.19 | 0.112 | 0.358 | T50-26 |
HST50-26B | 43.5 | .500/12.7 | .303/7.70 | .250/6.35 | 3.19 | 0.148 | 0.471 | T50-26B |
HST50-26C | 61 | .500/12.7 | .303/7.70 | .335/8.51 | 3.19 | 0.2 | 0.637 | T50-26C |
HST50-26D | 72 | .500/12.7 | .303/7.70 | .375/9.53 | 3.19 | 0.223 | 0.711 | T50-26D |
HST51-26C | 83 | .500/12.7 | .200/5.08 | .250/6.35 | 2.79 | 0.223 | 0.622 | T51-26C |
HST60-26 | 50 | .600/15.2 | .336/8.53 | .234/5.94 | 3.74 | 0.187 | 0.699 | T60-26 |
HST60-26D | 97 | .600/15.2 | .336/8.53 | .470/11.9 | 3.74 | 0.374 | 1.4 | T60-26D |
HST68-26 | 43.5 | .690/17.5 | .370/9.40 | .190/4.83 | 4.23 | 0.179 | 0.759 | T68-26 |
HST68-26A | 58 | .690/17.5 | .370/9.40 | .250/6.35 | 4.23 | 0.242 | 1.03 | T68-26A |
HST68-26D | 87 | .690/17.5 | .370/9.40 | .375/9.53 | 4.23 | 0.358 | 1.52 | T68-26D |
HST72-26 | 90 | .720/18.3 | .280/7.11 | .260/6.60 | 4.01 | 0.349 | 1.4 | T72-26 |
HST80-26 | 46 | .795/20.2 | .495/12.6 | .250/6.35 | 5.14 | 0.231 | 1.19 | T80-26 |
HST80-26B | 71 | .795/20.2 | .495/12.6 | .375/9.53 | 5.14 | 0.347 | 1.78 | T80-26B |
HST80-26D | 92 | .795/20.2 | .495/12.6 | .500/12.7 | 5.14 | 0.453 | 2.33 | T80-26D |
HST90-26 | 70 | .900/22.9 | .550/14.0 | 0.375/9.53 | 5.78 | 0.395 | 2.28 | T90-26 |
HST94-26 | 60 | .942/23.9 | 560/14.2 | .312/7.92 | 5.97 | 0.362 | 2.16 | T94-26 |
HST95-26B | 84 | .942/23.9 | .495/12.6 | .375/9.53 | 5.72 | 0.51 | 2.91 | T95-26B |
HST106-26 | 93 | 1.060/26.9 | .570/14.5 | .437/11.1 | 6.49 | 0.659 | 0.659 | T106-26 |
HST106-26A | 67 | 1.060/26.9 | .570/14.5 | .312/7.92 | 6.49 | 0.461 | 3 | T106-26A |
HST106-26B | 124 | 1.060/26.9 | .570/14.5 | .575/14.6 | 6.49 | 0.858 | 5.57 | T106-26B |
HST124-26 | 58 | 1.245/31.6 | .710/18.0 | .280/7.11 | 7.75 | 0.459 | 3.55 | T124-26 |
HST130-26 | 81 | 1.300/33.0 | .780/19.8 | .438/11.1 | 8.28 | 0.698 | 5.78 | T130-26 |
HST130-26A | 41 | 1.300/33.0 | .780/19.8 | .225/5.72 | 8.28 | 0.361 | 2.99 | T130-26A |
HST131-26 | 116 | 1.300/33.0 | .640/16.3 | .437/11.1 | 7.72 | 0.885 | 6.84 | T131-26 |
HST132-26 | 103 | 1.300/33.0 | .700/17.8 | .437/11.1 | 7.96 | 0.805 | 6.41 | T132-26 |
HST141-26 | 75 | 1.415/35.9 | .880/22.4 | .412/10.5 | 9.14 | 0.674 | 6.16 | T141-26 |
HST150-26 | 96 | 1.510/38.4 | .845/21.5 | .437/11.1 | 9.38 | 0.887 | 8.31 | T150-26 |
HST150-26A | 66 | 1.510/38.4 | .845/21.5 | .325/8.26 | 9.38 | 0.657 | 6.16 | T150-26A |
HST157-26 | 100 | 1.570/39.9 | .950/24.1 | .570/14.5 | 10.1 | 1.06 | 10.7 | T157-26 |
HST175-26 | 105 | 1.750/44.5 | 1.070/27.2 | .650/16.5 | 11.2 | 1.34 | 15 | T175-26 |
HST184-26 | 169 | 1.840/46.7 | .950/24.1 | .710/18.0 | 11.2 | 1.88 | 21 | T184-26 |
HST200-26 | 92 | 2.000/50.8 | 1.250/31.8 | .550/14.0 | 13 | 1.27 | 16.5 | T200-26 |
HST200-26B | 160 | 2.000/50.8 | 1.250/31.8 | 1.000/25.4 | 13 | 2.32 | 30 | T200-26B |
HST201-26 | 224 | 2.000/50.8 | .950/24.1 | .875/22.2 | 11.8 | 2.81 | 33.2 | T201-26 |
HST224-26C | 155 | 2.250/57.2 | 1.250/31.8 | .750/19.1 | 14 | 2.31 | 32.2 | T224-26C |
HST225-26 | 98 | 2.250/57.2 | 1.405/35.7 | .550/14.0 | 14.6 | 1.42 | 20.7 | T225-26 |
HST225-26B | 160 | 2.250/57.2 | 1.405/35.7 | 1.000/25.4 | 14.6 | 2.59 | 37.8 | T225-26B |
HST249-26 | 203 | 2.500/63.5 | 1.405/35.7 | 1.000/25.4 | 15.6 | 3.36 | 52.3 | T249-26 |
HST250-26 | 242 | 2.500/63.5 | 1.250/31.8 | 1.000/25.4 | 15 | 3.84 | 57.4 | T250-26 |
HST260-26 | 175 | 2.670/67.9 | 1.600/40.7 | 1.000/25.4 | 17.1 | 3.45 | 59 | T260-26 |
HST300-26 | 80 | 3.040/77.2 | 1.930/49.0 | .500/12.7 | 19.8 | 1.68 | 33.4 | T300-26 |
HST300-26D | 160 | 3.040/77.2 | 1.930/49.0 | 1.000/25.4 | 19.8 | 3.38 | 67 | T300-26D |
HST350-26 | 171 | 3.500/89.0 | 2.140/54.4 | 1.000/25.4 | 22.5 | 4.39 | 98 | T350-26 |
HST400-26 | 131 | 4.000/102 | 2.250/57.2 | .650/16.5 | 25 | 3.46 | 86.4 | T400-26 |
HST400-26B | 205 | 4.000/102 | 2.250/57.2 | 1.000/25.4 | 25 | 5.35 | 133 | T400-26B |
HST400-26D | 262 | 4.000/102 | 2.250/57.2 | 1.300/33.0 | 25 | 6.85 | 171 | T400-26D |
HST520-26 | 149 | 5.200/132 | 3.080/78.2 | .800/20.3 | 33.1 | 5.24 | 173 | T520-26 |
HST650-26 | 434 | 6.500/165 | 3.500/88.9 | 2.000/50.8 | 39.9 | 18.4 | 734 | T650-26 |
