2材 红/透明

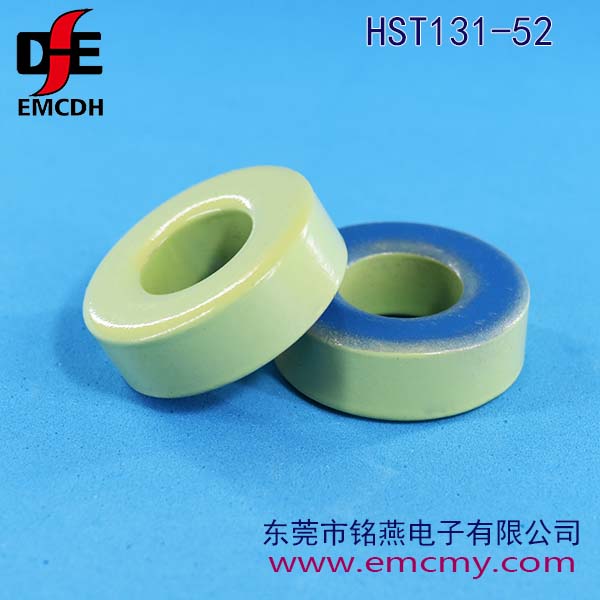

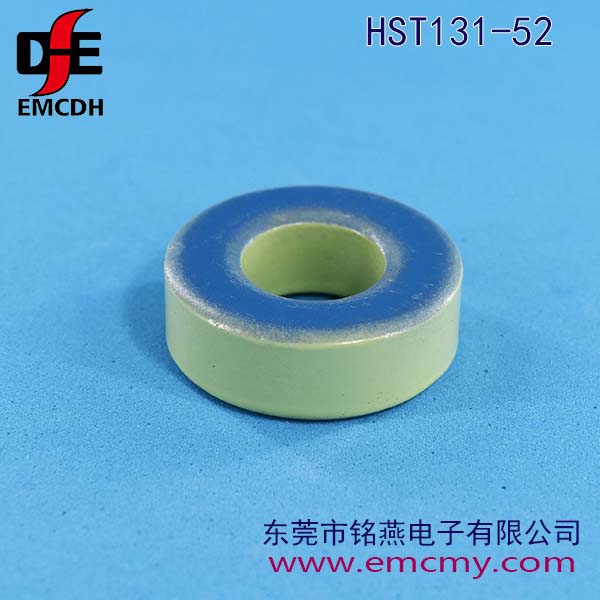

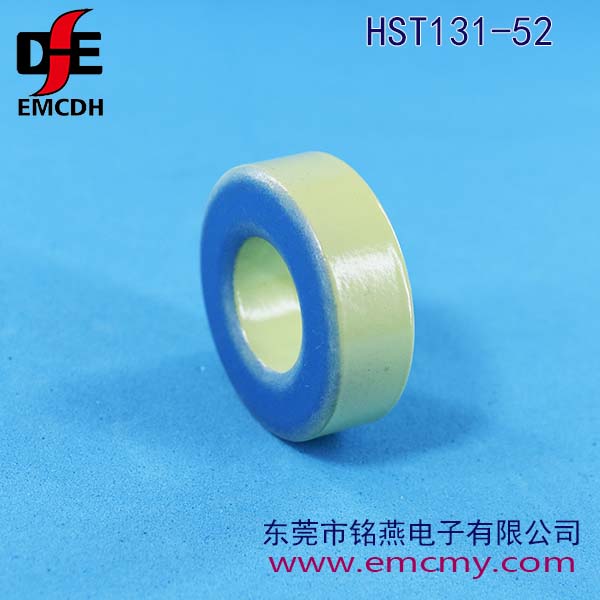

铁粉芯 HST131-52 52材

铁粉芯 HST131-52 52材

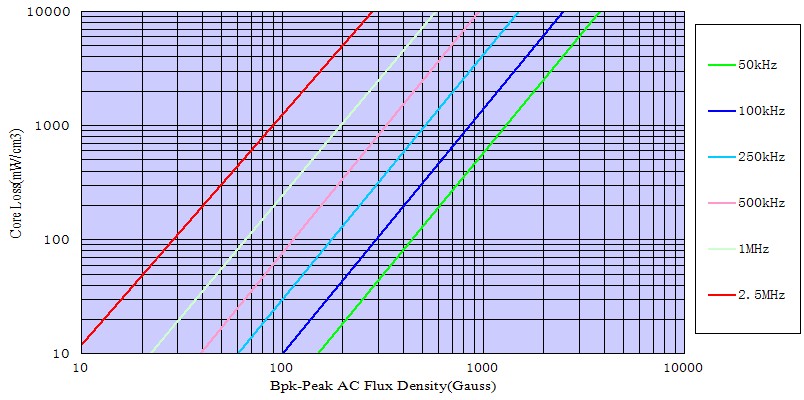

52材在高频率下磁芯损耗较低,而磁导率与材料-26相同,在新型的高频抗流器上应用广泛.

OD(in/mm)       ID(in/mm)        HT(in/mm)

1.300/33.0       0.640/16.3       0.437/11.1

Al: 108 nH ±10%

初始磁导率 75μ

磁饱磁通强度: 14000Gs


52材在高频率下磁芯损耗较低,而磁导率与材料-26相同,在新型的高频抗流器上应用广泛.

OD(in/mm)       ID(in/mm)        HT(in/mm)

1.300/33.0       0.640/16.3       0.437/11.1

Al: 108 nH ±10%


    其它铁粉芯52材料号


铭燕料号ALODIDHtleAeV微金属料号
Part No.nH/N²in/mmin/mmin/mmcmcm²cm³Part No.
HST14-52A11.5.135/3.43.67/1.70.60/1.520.810.0120.0098T14-52A
HST16-5213.5.160/4.06.078/1.98.060/1.520.930.0150.014T16-52
HST20-5217.5.200/5.08.088/2.24.070/1.781.150.0230.026T20-52
HST22-5238.5.223/5.66.097/2.46.143/3.631.280.0520.067T22-52
HST25-5223.225/6.48.120/3.05.096/2.441.50.0370.055T25-52
HST26-5256.265/6.73.105/2.67.190/4.831.470.090.133T26-52
HST27-5225.5.280/7.11.151/3.84.128/3.251.710.0470.08T27-52
HST30-5230.5.307/7.80.151/3.84.128/3.251.840.060.11T30-52
HST32-5235.327/8.31.169/4.29.158/4.011.960.0730.144T32-52
HST37-5226.375/9.53.205/5.21.128/3.252.310.0640.147T37-52
HST38-5249.375/9.53.175/4.45.190/4.832.180.1140.248T38-52
HST40-5236.400/10.2.205/5.21.163/4.142.410.0930.223T40-52
HST44-5235.440/11.2.229/5.82.159/4.042.680.0990.266T44-52
HST44-52C55.440/11.2.229/5.82.250/6.352.680.1570.419T44-52C
HST44-52D70.440/11.2.229/5.82.338/8.592.680.2120.567T44-52D
HST50-5233.500/12.7.303/7.70.190/4.833.190.1120.358T50-52
HST50-52B43.5.500/12.7.303/7.70.250/6.353.190.1480.471T50-52B
HST50-52D66.500/12.7.303/7.70.375/9.533.190.2230.711T50-52D
HST51-52C75.500/12.7.200/5.08.250/6.352.790.2230.622T51-52C
HST57-5249.5.573/14.6.273/6.93.196/4.983.380.1780.601T57-52
HST57-52A66.573/14.6.273/6.93.263/6.683.380.2390.805T57-52A
HST60-5247.600/15.2.336/8.53.234/5.943.740.1870.699T60-52
HST60-52D94.600/15.2.336/8.53.470/11.93.740.3741.4T60-52D
HST68-5240.690/17.5.370/9.40.190/4.834.230.1790.759T68-52
HST68-52A54.690/17.5.370/9.40.250/6.354.230.2421.03T68-52A
HST68-52D80.690/17.5.370/9.40.375/9.534.230.3581.52T68-52D
HST72-5282.720/18.3.280/7.11.260/6.604.010.3491.4T72-52
HST80-5242.795/20.2.495/12.6.250/6.355.140.2311.19T80-52
HST80-52B63.795/20.2.495/12.6.375/9.535.140.3471.78T80-52B
HST80-52D83.795/20.2.495/12.6.500/12.75.140.4532.33T80-52D
HST90-5264.900/22.9.550/14.00.375/9.535.780.3952.28T90-52
HST94-5257.942/23.9560/14.2.312/7.925.970.3622.16T94-52
HST95-52B84.942/23.9.495/12.6.375/9.535.720.512.91T95-52B
HST106-52951.060/26.9.570/14.5.437/11.16.490.6590.659T106-52
HST106-52A671.060/26.9.570/14.5.312/7.926.490.4613T106-52A
HST106-52B1241.060/26.9.570/14.5.575/14.66.490.8585.57T106-52B
HST130-52791.300/33.0.780/19.8.438/11.18.280.6985.78T130-52
HST131-521081.300/33.0.640/16.3.437/11.17.720.8856.84T131-52
HST132-52951.300/33.0.700/17.8.437/11.17.960.8056.41T132-52
HST141-52691.415/35.9.880/22.4.412/10.59.140.6746.16T141-52
HST150-52891.510/38.4.845/21.5.437/11.19.380.8878.31T150-52
HST157-52991.570/39.9.950/24.1.570/14.510.11.0610.7T157-52
HST175-521051.750/44.51.070/27.2.650/16.511.21.3415T175-52
HST184-521591.840/46.7.950/24.1.710/18.011.21.8821T184-52
HST200-52922.000/50.81.250/31.8.550/14.0131.2716.5T200-52
HST200-52B1552.000/50.81.250/31.81.000/25.4132.3230T200-52B
HST201-522242.000/50.8.950/24.1.875/22.211.82.8133.2T201-52
HST224-52C1552.250/57.21.250/31.8.750/19.1142.3132.2T224-52C
HST225-52922.250/57.21.405/35.7.550/14.014.61.4220.7T225-52
HST225-52B1552.250/57.21.405/35.71.000/25.414.62.5937.8T225-52B
HST249-522032.500/63.51.405/35.71.000/25.415.63.3652.3T249-52
HST250-522422.500/63.51.250/31.81.000/25.4153.8457.4T250-52
HST260-521752.670/67.91.600/40.71.000/25.417.13.4559T260-52
HST300-52803.040/77.21.930/49.0.500/12.719.81.6833.4T300-52
HST300-52D1603.040/77.21.930/49.01.000/25.419.83.3867T300-52D
HST350-521713.500/89.02.140/54.41.000/25.422.54.3998T350-52
HST400-521314.000/1022.250/57.2.650/16.5253.4686.4T400-52
HST520-521375.200/1323.080/78.2.800/20.333.15.24173T520-52
HST650-524056.500/1653.500/88.92.000/50.839.918.4734T650-52
