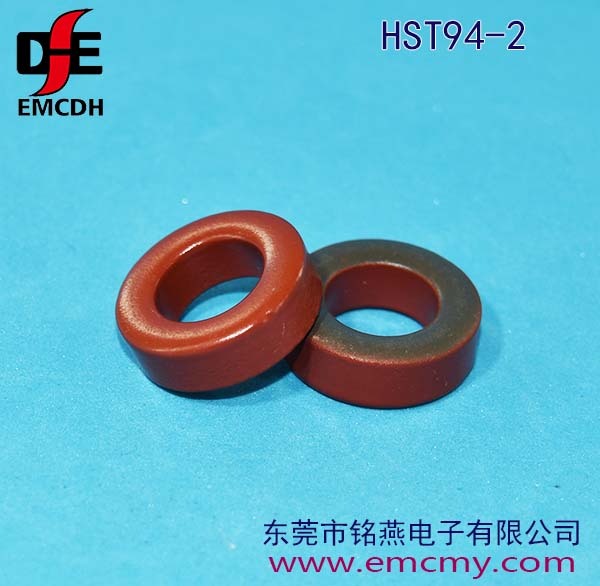

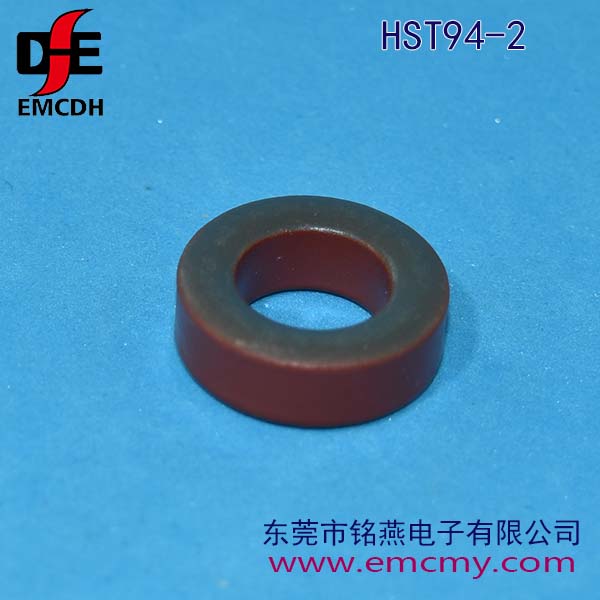

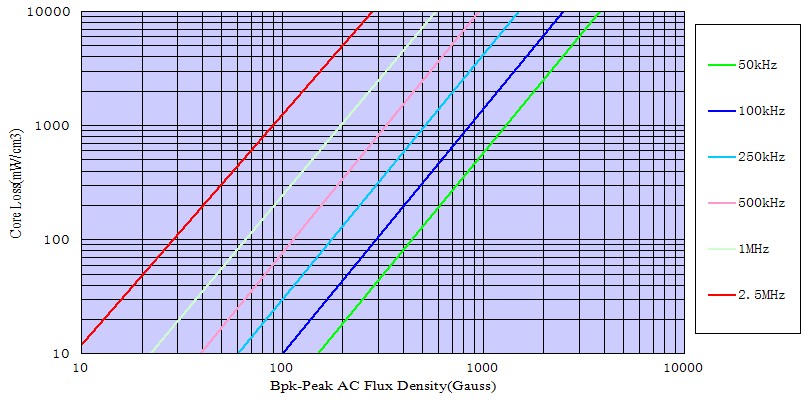

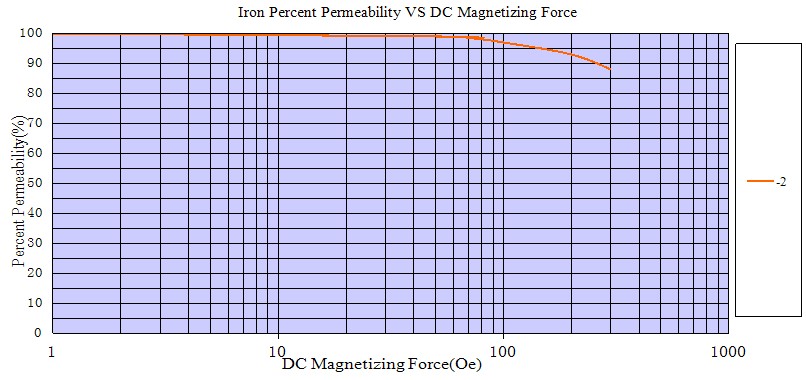

铁粉芯 HST94-2
磁导率低,比其它没有附加空隙损耗的材料更能降低操作时的AC通量密度

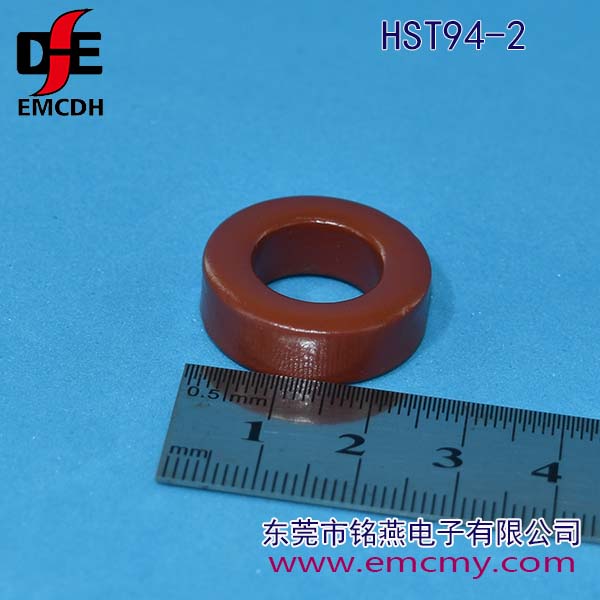

OD(in/mm) ID(in/mm) HT(in/mm)
0.900/22.9 0.550/14.0 0.375/9.53
Al: 8.4nH ±10%
饱和磁通量(Bms): 13800 Gauss
有效磁导率: 10μ
频率范围:60Hz-10MHz
温度范围:-55℃~+125℃

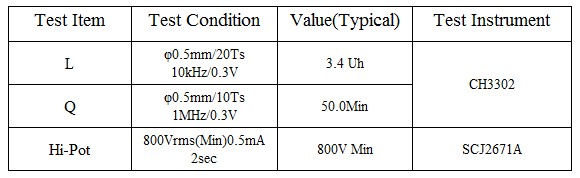

磁导率低,比其它没有附加空隙损耗的材料更能降低操作时的AC通量密度
OD(in/mm) ID(in/mm) HT(in/mm)
0.900/22.9 0.550/14.0 0.375/9.53
Al: 8.4nH
其它铁粉芯2材列表
铭燕料号 | AL | OD | ID | HT | le | Ae | V | 微金属料号 |
Part No. | nH/N² | in/mm | in/mm | in/mm | cm | cm² | cm³ | Part No. |
HST16-2 | 2.2 | .160/4.06 | .078/1.98 | .060/1.52 | 0.93 | 0.015 | 0.014 | T16-2 |
HST20-2 | 2.5 | .200/5.08 | .088/2.24 | .070/1.78 | 1.15 | 0.023 | 0.026 | T20-2 |
HST25-2 | 3.4 | .225/6.48 | .120/3.05 | .096/2.44 | 1.5 | 0.037 | 0.055 | T25-2 |
HST27-2 | 3.3 | .280/7.11 | .151/3.84 | .128/3.25 | 1.71 | 0.047 | 0.08 | T27-2 |
HST30-2 | 4.3 | .307/7.80 | .151/3.84 | .128/3.25 | 1.84 | 0.06 | 0.11 | T30-2 |
HST37-2 | 4 | .375/9.53 | .205/5.21 | .128/3.25 | 2.31 | 0.064 | 0.147 | T37-2 |
HST38-2 | 7.4 | .375/9.53 | .175/4.45 | .190/4.83 | 2.18 | 0.114 | 0.248 | T38-2 |
HST44-2 | 5.2 | .440/11.2 | .229/5.82 | .159/4.04 | 2.68 | 0.099 | 0.266 | T44-2 |
HST50-2 | 4.9 | .500/12.7 | .303/7.70 | .190/4.83 | 3.19 | 0.112 | 0.358 | T50-2 |
HST60-2 | 6.5 | .600/15.2 | .336/8.53 | .234/5.94 | 3.74 | 0.187 | 0.699 | T60-2 |
HST68-2 | 5.7 | .690/17.5 | .370/9.40 | .190/4.83 | 4.23 | 0.179 | 0.759 | T68-2 |
HST68-2A | 7 | .690/17.5 | .370/9.40 | .250/6.35 | 4.23 | 0.242 | 1.03 | T68-2A |
HST68-2D | 11.4 | .690/17.5 | .370/9.40 | .375/9.53 | 4.23 | 0.358 | 1.52 | T68-2D |
HST72-2 | 12.8 | .720/18.3 | .280/7.11 | .260/6.60 | 4.01 | 0.349 | 1.4 | T72-2 |
HST80-2 | 5.5 | .795/20.2 | .495/12.6 | .250/6.35 | 5.14 | 0.231 | 1.19 | T80-2 |
HST94-2 | 8.4 | .942/23.9 | 560/14.2 | .312/7.92 | 5.97 | 0.362 | 2.16 | T94-2 |
HST106-2 | 13.5 | 1.060/26.9 | .570/14.5 | .437/11.1 | 6.49 | 0.659 | 0.659 | T106-2 |
HST130-2 | 11 | 1.300/33.0 | .780/19.8 | .437/11.1 | 8.28 | 0.698 | 5.78 | T130-2 |
HST157-2 | 14 | 1.570/39.9 | .950/24.1 | .570/14.5 | 10.1 | 1.06 | 10.7 | T157-2 |
HST175-2 | 15 | 1.750/44.5 | 1.070/27.2 | .650/16.5 | 11.2 | 1.34 | 15 | T175-2 |
HST184-2 | 24 | 1.840/46.7 | .950/24.1 | .710/18.0 | 11.2 | 1.88 | 21 | T184-2 |
HST200-2 | 12 | 2.000/50.8 | 1.250/31.8 | .550/14.0 | 13 | 1.27 | 16.5 | T200-2 |
HST200-2B | 21.8 | 2.000/50.8 | 1.250/31.8 | 1.000/25.4 | 13 | 2.32 | 30 | T200-2B |
HST225-2 | 12 | 2.250/57.2 | 1.405/35.7 | .550/14.0 | 14.6 | 1.42 | 20.7 | T225-2 |
HST225-2B | 21.5 | 2.250/57.2 | 1.405/35.7 | 1.000/25.4 | 14.6 | 2.59 | 37.8 | T225-2B |
HST300-2 | 11.4 | 3.040/77.2 | 1.930/49.0 | .500/12.7 | 19.8 | 1.68 | 33.4 | T300-2 |
HST300-2D | 22.8 | 3.040/77.2 | 1.930/49.0 | 1.000/25.4 | 19.8 | 3.38 | 67 | T300-2D |
HST400-2 | 18 | 4.000/102 | 2.250/57.2 | .650/16.5 | 25 | 3.46 | 86.4 | T400-2 |
HST400-2D | 36 | 4.000/102 | 2.250/57.2 | 1.300/33.0 | 25 | 6.85 | 171 | T400-2D |
HST520-2 | 20 | 5.200/132 | 3.080/78.2 | .800/20.3 | 33.1 | 5.24 | 173 | T520-2 |
HST650-2 | 58 | 6.500/165 | 3.500/88.9 | 2.000/50.8 | 39.9 | 18.4 | 734 | T650-2 |
