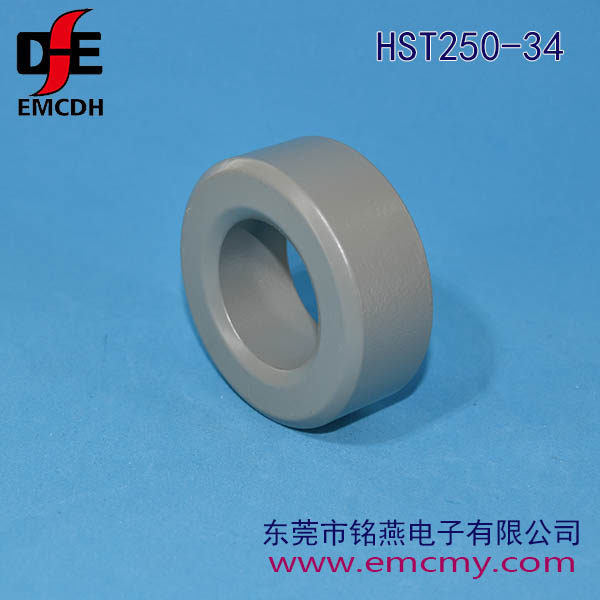

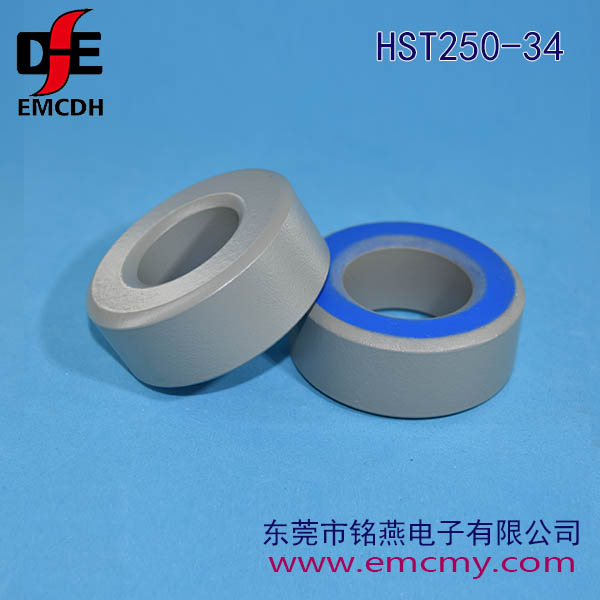

HST250-34 铁粉芯 灰蓝环 34材
-33材是一种可代替材料-8但不昂贵的选择,适用于
高频率时磁芯损耗不重要的情况,高偏流时线性良好.

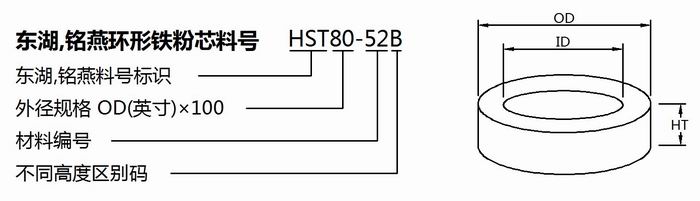

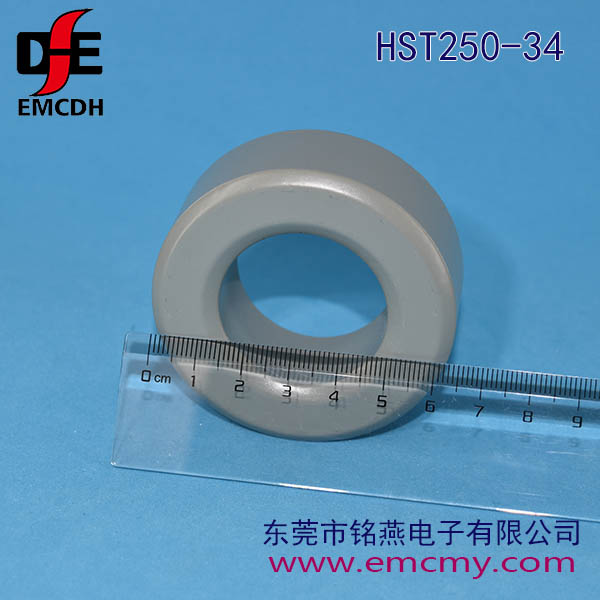

OD(in/mm) ID(in/mm) HT(in/mm)
2.500/63.5 1.250/31.8 1.000/25.4
Al: 106.0 nH ±10%
饱和磁通量(Bms): 11000Gauss

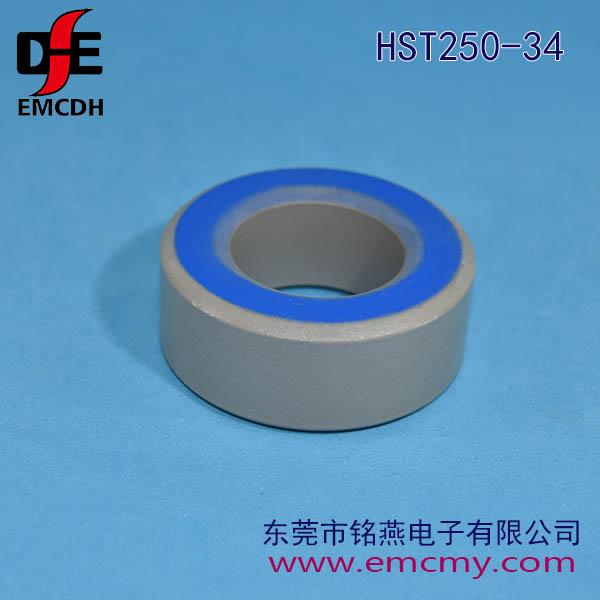

颜色: 灰/蓝
-33材是一种可代替材料-8但不昂贵的选择,适用于
高频率时磁芯损耗不重要的情况,高偏流时线性良好.
OD(in/mm) ID(in/mm) HT(in/mm)
2.500/63.5 1.250/31.8 1.000/25.4
Al: 106.0 nH ±10%
饱和磁通量(Bms): 11000Gauss
颜色: 灰/蓝
铁粉芯8材列表
铭燕料号 | AL | OD | ID | HT | le | Ae | V | 微金属料号 |
Part No. | nH/N² | in/mm | in/mm | in/mm | cm | cm² | cm³ | Part No. |
HST106-34 | 40 | 1.060/26.9 | .570/14.5 | .437/11.1 | 6.49 | 0.659 | 0.659 | T106-34 |
HST130-34 | 33.5 | 1.300/33.0 | .780/19.8 | .438/11.1 | 8.28 | 0.698 | 5.78 | T130-34 |
HST131-34 | 46.5 | 1.300/33.0 | .640/16.3 | .437/11.1 | 7.72 | 0.885 | 6.84 | T131-34 |
HST157-34 | 43.5 | 1.570/39.9 | .950/24.1 | .570/14.5 | 10.1 | 1.06 | 10.7 | T157-34 |
HST184-34 | 70 | 1.840/46.7 | .950/24.1 | .710/18.0 | 11.2 | 1.88 | 21 | T184-34 |
HST200-34 | 37 | 2.000/50.8 | 1.250/31.8 | .550/14.0 | 13 | 1.27 | 16.5 | T200-34 |
HST225-34 | 37 | 2.250/57.2 | 1.405/35.7 | .550/14.0 | 14.6 | 1.42 | 20.7 | T225-34 |
HST225-34B | 67 | 2.250/57.2 | 1.405/35.7 | 1.000/25.4 | 14.6 | 2.59 | 37.8 | T225-34B |
HST249-34 | 89 | 2.500/63.5 | 1.405/35.7 | 1.000/25.4 | 15.6 | 3.36 | 52.3 | T249-34 |
HST250-34 | 106 | 2.500/63.5 | 1.250/31.8 | 1.000/25.4 | 15 | 3.84 | 57.4 | T250-34 |
HST260-34 | 76.5 | 2.670/67.9 | 1.600/40.7 | 1.000/25.4 | 17.1 | 3.45 | 59 | T260-34 |
HST300-34 | 34.5 | 3.040/77.2 | 1.930/49.0 | .500/12.7 | 19.8 | 1.68 | 33.4 | T300-34 |
HST300-34D | 69 | 3.040/77.2 | 1.930/49.0 | 1.000/25.4 | 19.8 | 3.38 | 67 | T300-34D |
HST350-34 | 75 | 3.500/89.0 | 2.140/54.4 | 1.000/25.4 | 22.5 | 4.39 | 98 | T350-34 |
HST400-34 | 55 | 4.000/102 | 2.250/57.2 | .650/16.5 | 25 | 3.46 | 86.4 | T400-34 |
HST400-34D | 110 | 4.000/102 | 2.250/57.2 | 1.300/33.0 | 25 | 6.85 | 171 | T400-34D |
HST520-34 | 65 | 5.200/132 | 3.080/78.2 | .800/20.3 | 33.1 | 5.24 | 173 | T520-34 |
HST520-34D | 130 | 5.200/132 | 3.080/78.2 | 1.600/40.6 | 33.1 | 10.5 | 347 | T520-34D |
HST650-34 | 191 | 6.500/165 | 3.500/88.9 | 2.000/50.8 | 39.9 | 18.4 | 734 | T650-34 |
