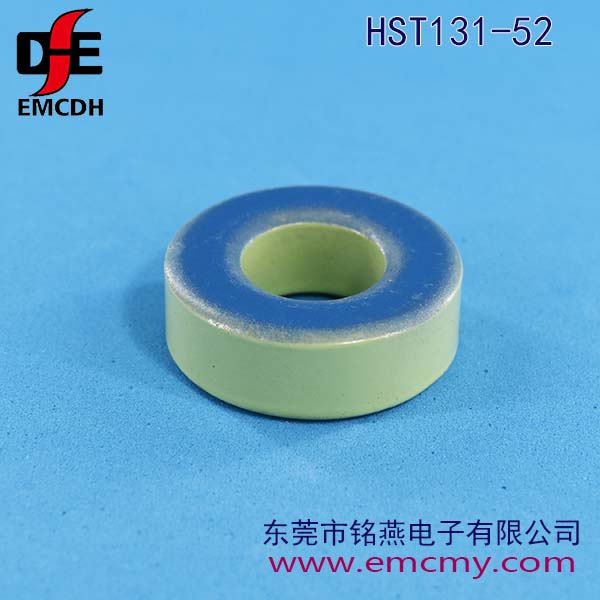

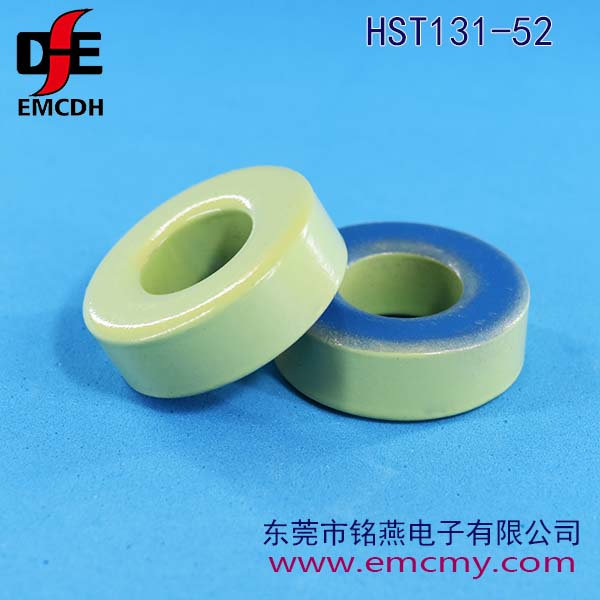

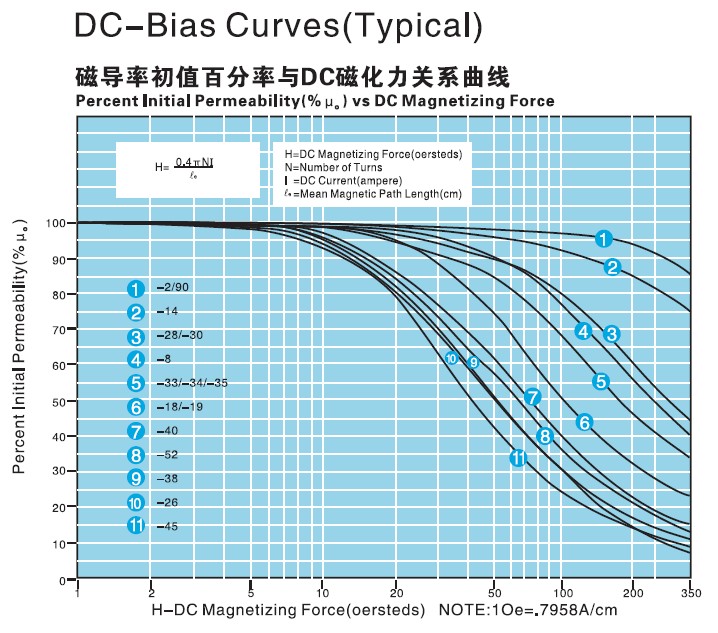

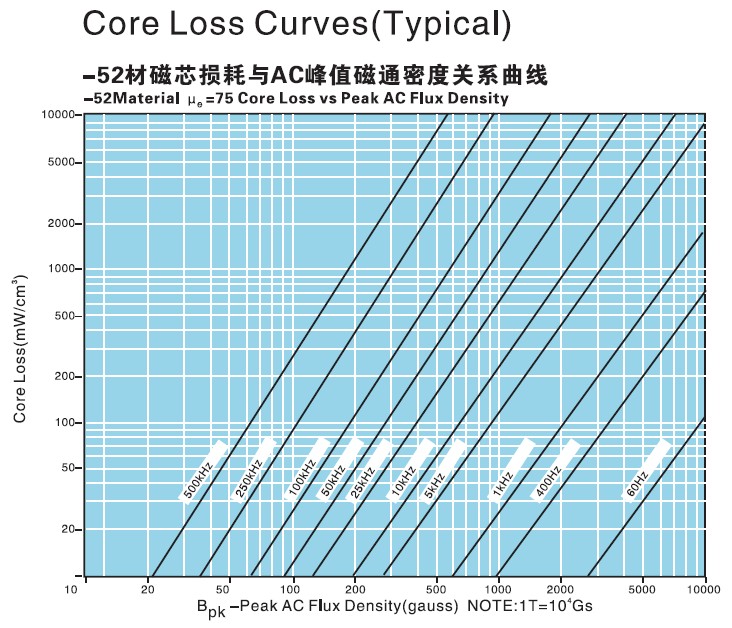

铁粉芯 HST131-52
52材在高频率下磁芯损耗较低,而磁导率与材料-26相同,在新型的高频抗流器上应用广泛.
OD(in/mm) ID(in/mm) HT(in/mm)
1.300/33.0 0.640/16.3 0.437/11.1
Al: 108 nH ±10%
初始磁导率 75μ
磁饱磁通强度: 14000Gs
52材在高频率下磁芯损耗较低,而磁导率与材料-26相同,在新型的高频抗流器上应用广泛.
OD(in/mm) ID(in/mm) HT(in/mm)
1.300/33.0 0.640/16.3 0.437/11.1
铁粉芯52材列表
铭燕料号 | AL | OD | ID | Ht | le | Ae | V | 微金属料号 |
Part No. | nH/N² | in/mm | in/mm | in/mm | cm | cm² | cm³ | Part No. |
HST14-52A | 11.5 | .135/3.43 | .67/1.70 | .60/1.52 | 0.81 | 0.012 | 0.0098 | T14-52A |
HST16-52 | 13.5 | .160/4.06 | .078/1.98 | .060/1.52 | 0.93 | 0.015 | 0.014 | T16-52 |
HST20-52 | 17.5 | .200/5.08 | .088/2.24 | .070/1.78 | 1.15 | 0.023 | 0.026 | T20-52 |
HST22-52 | 38.5 | .223/5.66 | .097/2.46 | .143/3.63 | 1.28 | 0.052 | 0.067 | T22-52 |
HST25-52 | 23 | .225/6.48 | .120/3.05 | .096/2.44 | 1.5 | 0.037 | 0.055 | T25-52 |
HST26-52 | 56 | .265/6.73 | .105/2.67 | .190/4.83 | 1.47 | 0.09 | 0.133 | T26-52 |
HST27-52 | 25.5 | .280/7.11 | .151/3.84 | .128/3.25 | 1.71 | 0.047 | 0.08 | T27-52 |
HST30-52 | 30.5 | .307/7.80 | .151/3.84 | .128/3.25 | 1.84 | 0.06 | 0.11 | T30-52 |
HST32-52 | 35 | .327/8.31 | .169/4.29 | .158/4.01 | 1.96 | 0.073 | 0.144 | T32-52 |
HST37-52 | 26 | .375/9.53 | .205/5.21 | .128/3.25 | 2.31 | 0.064 | 0.147 | T37-52 |
HST38-52 | 49 | .375/9.53 | .175/4.45 | .190/4.83 | 2.18 | 0.114 | 0.248 | T38-52 |
HST40-52 | 36 | .400/10.2 | .205/5.21 | .163/4.14 | 2.41 | 0.093 | 0.223 | T40-52 |
HST44-52 | 35 | .440/11.2 | .229/5.82 | .159/4.04 | 2.68 | 0.099 | 0.266 | T44-52 |
HST44-52C | 55 | .440/11.2 | .229/5.82 | .250/6.35 | 2.68 | 0.157 | 0.419 | T44-52C |
HST44-52D | 70 | .440/11.2 | .229/5.82 | .338/8.59 | 2.68 | 0.212 | 0.567 | T44-52D |
HST50-52 | 33 | .500/12.7 | .303/7.70 | .190/4.83 | 3.19 | 0.112 | 0.358 | T50-52 |
HST50-52B | 43.5 | .500/12.7 | .303/7.70 | .250/6.35 | 3.19 | 0.148 | 0.471 | T50-52B |
HST50-52D | 66 | .500/12.7 | .303/7.70 | .375/9.53 | 3.19 | 0.223 | 0.711 | T50-52D |
HST51-52C | 75 | .500/12.7 | .200/5.08 | .250/6.35 | 2.79 | 0.223 | 0.622 | T51-52C |
HST57-52 | 49.5 | .573/14.6 | .273/6.93 | .196/4.98 | 3.38 | 0.178 | 0.601 | T57-52 |
HST57-52A | 66 | .573/14.6 | .273/6.93 | .263/6.68 | 3.38 | 0.239 | 0.805 | T57-52A |
HST60-52 | 47 | .600/15.2 | .336/8.53 | .234/5.94 | 3.74 | 0.187 | 0.699 | T60-52 |
HST60-52D | 94 | .600/15.2 | .336/8.53 | .470/11.9 | 3.74 | 0.374 | 1.4 | T60-52D |
HST68-52 | 40 | .690/17.5 | .370/9.40 | .190/4.83 | 4.23 | 0.179 | 0.759 | T68-52 |
HST68-52A | 54 | .690/17.5 | .370/9.40 | .250/6.35 | 4.23 | 0.242 | 1.03 | T68-52A |
HST68-52D | 80 | .690/17.5 | .370/9.40 | .375/9.53 | 4.23 | 0.358 | 1.52 | T68-52D |
HST72-52 | 82 | .720/18.3 | .280/7.11 | .260/6.60 | 4.01 | 0.349 | 1.4 | T72-52 |
HST80-52 | 42 | .795/20.2 | .495/12.6 | .250/6.35 | 5.14 | 0.231 | 1.19 | T80-52 |
HST80-52B | 63 | .795/20.2 | .495/12.6 | .375/9.53 | 5.14 | 0.347 | 1.78 | T80-52B |
HST80-52D | 83 | .795/20.2 | .495/12.6 | .500/12.7 | 5.14 | 0.453 | 2.33 | T80-52D |
HST90-52 | 64 | .900/22.9 | .550/14.0 | 0.375/9.53 | 5.78 | 0.395 | 2.28 | T90-52 |
HST94-52 | 57 | .942/23.9 | 560/14.2 | .312/7.92 | 5.97 | 0.362 | 2.16 | T94-52 |
HST95-52B | 84 | .942/23.9 | .495/12.6 | .375/9.53 | 5.72 | 0.51 | 2.91 | T95-52B |
HST106-52 | 95 | 1.060/26.9 | .570/14.5 | .437/11.1 | 6.49 | 0.659 | 0.659 | T106-52 |
HST106-52A | 67 | 1.060/26.9 | .570/14.5 | .312/7.92 | 6.49 | 0.461 | 3 | T106-52A |
HST106-52B | 124 | 1.060/26.9 | .570/14.5 | .575/14.6 | 6.49 | 0.858 | 5.57 | T106-52B |
HST130-52 | 79 | 1.300/33.0 | .780/19.8 | .438/11.1 | 8.28 | 0.698 | 5.78 | T130-52 |
HST131-52 | 108 | 1.300/33.0 | .640/16.3 | .437/11.1 | 7.72 | 0.885 | 6.84 | T131-52 |
HST132-52 | 95 | 1.300/33.0 | .700/17.8 | .437/11.1 | 7.96 | 0.805 | 6.41 | T132-52 |
HST141-52 | 69 | 1.415/35.9 | .880/22.4 | .412/10.5 | 9.14 | 0.674 | 6.16 | T141-52 |
HST150-52 | 89 | 1.510/38.4 | .845/21.5 | .437/11.1 | 9.38 | 0.887 | 8.31 | T150-52 |
HST157-52 | 99 | 1.570/39.9 | .950/24.1 | .570/14.5 | 10.1 | 1.06 | 10.7 | T157-52 |
HST175-52 | 105 | 1.750/44.5 | 1.070/27.2 | .650/16.5 | 11.2 | 1.34 | 15 | T175-52 |
HST184-52 | 159 | 1.840/46.7 | .950/24.1 | .710/18.0 | 11.2 | 1.88 | 21 | T184-52 |
HST200-52 | 92 | 2.000/50.8 | 1.250/31.8 | .550/14.0 | 13 | 1.27 | 16.5 | T200-52 |
HST200-52B | 155 | 2.000/50.8 | 1.250/31.8 | 1.000/25.4 | 13 | 2.32 | 30 | T200-52B |
HST201-52 | 224 | 2.000/50.8 | .950/24.1 | .875/22.2 | 11.8 | 2.81 | 33.2 | T201-52 |
HST224-52C | 155 | 2.250/57.2 | 1.250/31.8 | .750/19.1 | 14 | 2.31 | 32.2 | T224-52C |
HST225-52 | 92 | 2.250/57.2 | 1.405/35.7 | .550/14.0 | 14.6 | 1.42 | 20.7 | T225-52 |
HST225-52B | 155 | 2.250/57.2 | 1.405/35.7 | 1.000/25.4 | 14.6 | 2.59 | 37.8 | T225-52B |
HST249-52 | 203 | 2.500/63.5 | 1.405/35.7 | 1.000/25.4 | 15.6 | 3.36 | 52.3 | T249-52 |
HST250-52 | 242 | 2.500/63.5 | 1.250/31.8 | 1.000/25.4 | 15 | 3.84 | 57.4 | T250-52 |
HST260-52 | 175 | 2.670/67.9 | 1.600/40.7 | 1.000/25.4 | 17.1 | 3.45 | 59 | T260-52 |
HST300-52 | 80 | 3.040/77.2 | 1.930/49.0 | .500/12.7 | 19.8 | 1.68 | 33.4 | T300-52 |
HST300-52D | 160 | 3.040/77.2 | 1.930/49.0 | 1.000/25.4 | 19.8 | 3.38 | 67 | T300-52D |
HST350-52 | 171 | 3.500/89.0 | 2.140/54.4 | 1.000/25.4 | 22.5 | 4.39 | 98 | T350-52 |
HST400-52 | 131 | 4.000/102 | 2.250/57.2 | .650/16.5 | 25 | 3.46 | 86.4 | T400-52 |
HST520-52 | 137 | 5.200/132 | 3.080/78.2 | .800/20.3 | 33.1 | 5.24 | 173 | T520-52 |
HST650-52 | 405 | 6.500/165 | 3.500/88.9 | 2.000/50.8 | 39.9 | 18.4 | 734 | T650-52 |
